Why choose 'Black Valve' ?
왜! 블랙밸브를 선택하는가 ?
■ 압력균형을 통한 봉수파괴 방지 : 배수관내의 음압과 양압 문제를 완벽히 해결하여 원활한 배수와 통기를 보장하고, 고질적인 사이펀 현상 <봉수파괴> 를 근본적으로 방지합니다.
■ 쾌적한 위생, 환경 조성 : 냄새, 해충, 바이러스 유입을 원천 차단하여 건축물의 위생환경을 건강하게 유지합니다.

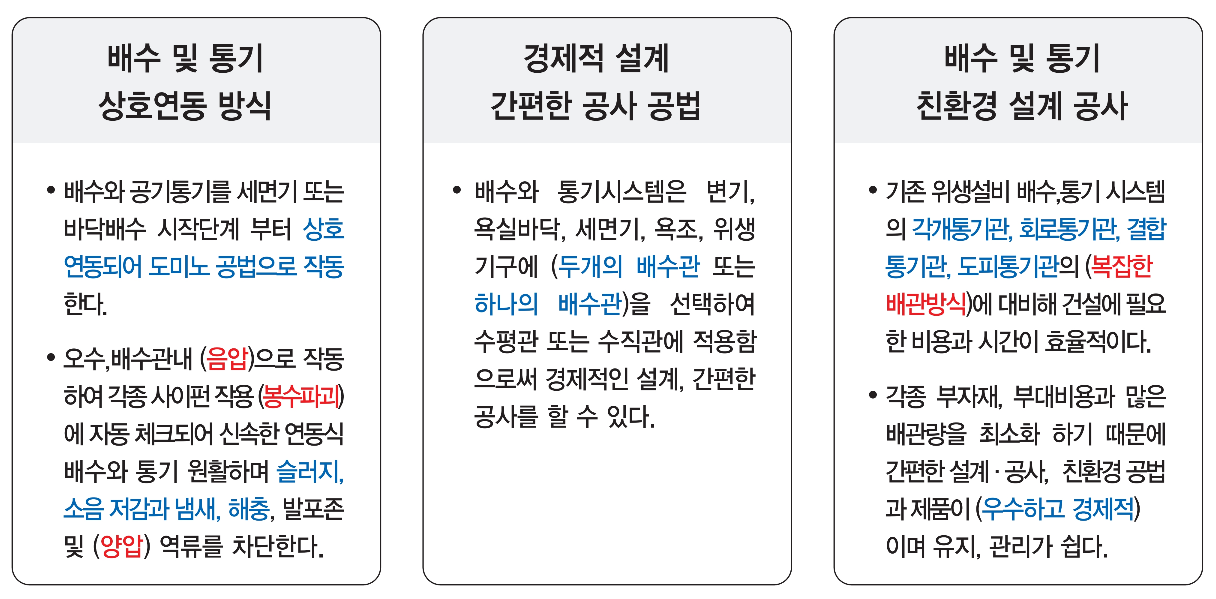

블랙 밸브 다기능의 핵심
① 배수, 통기가 연동식으로 원활함
② 음압,양압 문제를 완벽히 해결함
③ 냄새,해충,각종 바이러스 역류 차단
④ 경제적인 설계와 간편한 공사
⑤ 각종 자재비, 공사비용 절감
⑥ 청소, 유지 관리가 쉬움

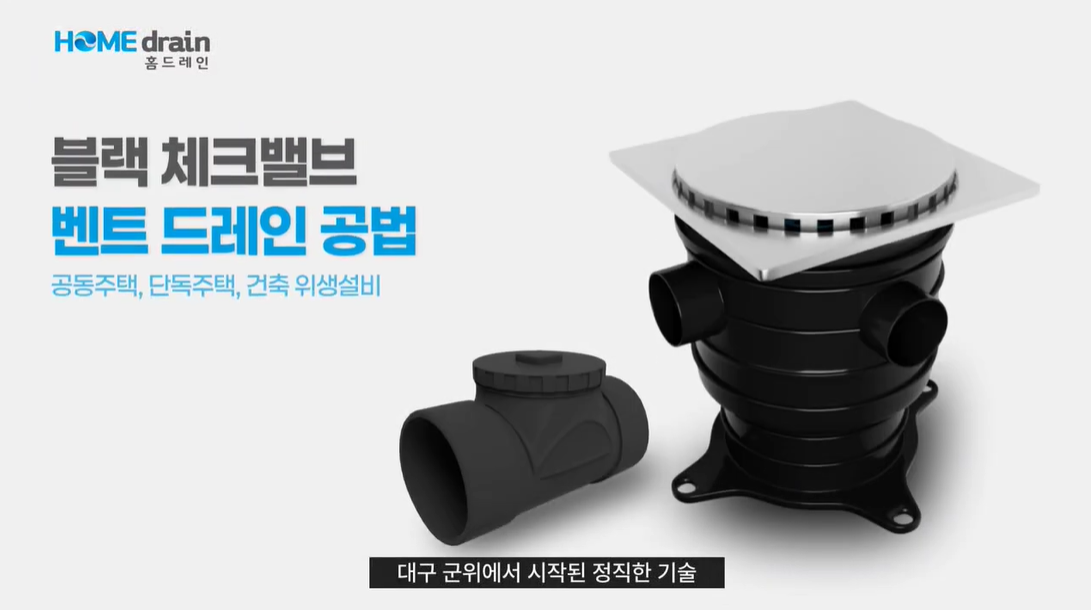

블랙 밸브 - 상호연동 배수,통기 동작 영상
배수, 통기배관 (Vent drain System)
위생설비 설계에서 통기배관 (Vent Pipe)은 배수 시스템에서 물이 원활하게 흐르도록 돕는 숨은 공로자가 바로 '통기 시스템'입니다. 트랩 봉수를 유지해 악취▪가스 및 각종 바이러스 역류를 차단하는 핵심 구성요소입니다.
• 통기가 불충분하면 배수 중 발생하는 음압(-압력)과 양압(+압력)을 적절히 해소하지 못하여 트랩 봉수가 빨려 나가거나 밀려나가며 사이펀(봉수파괴) 발생, 결국 실내 악취문제▪하자▪민원으로 이어집니다.
• 즉, 통기배관은 배수▪통기 압력 균형을 유지해 건축물의 위생환경을 유지하는 핵심 설비입니다.

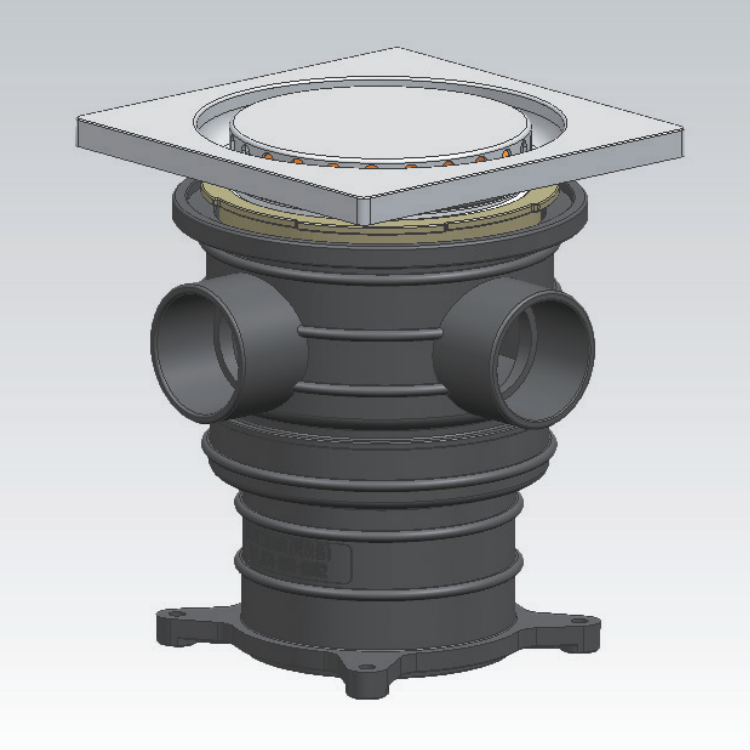

홈드레인 배수,통기 시스템
블랙 밸브 (Black Valve)는 아파트,오피스텔,호텔,빌라,모텔,단독주택, 모든 건축물의 위생설비 시스템을 혁신하는 단일모듈로 고도화된 배수▪통기 일체형 상호연동식 공법입니다.
블랙 밸브 (Black Valve)는 현대 건축 위생설비의 필수적인 고효율, 고기능 배수▪통기 핵심 솔루션을 제공합니다.
블랙 밸브

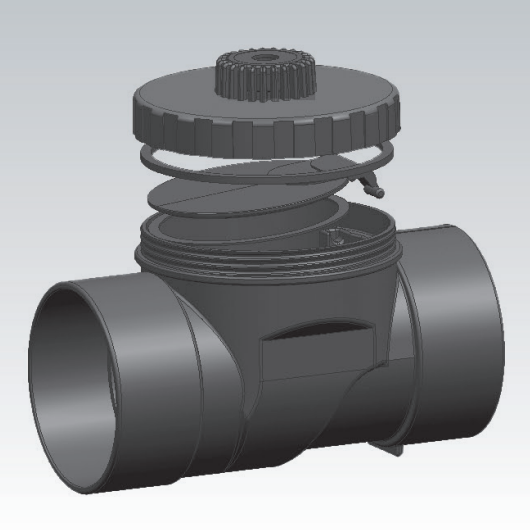

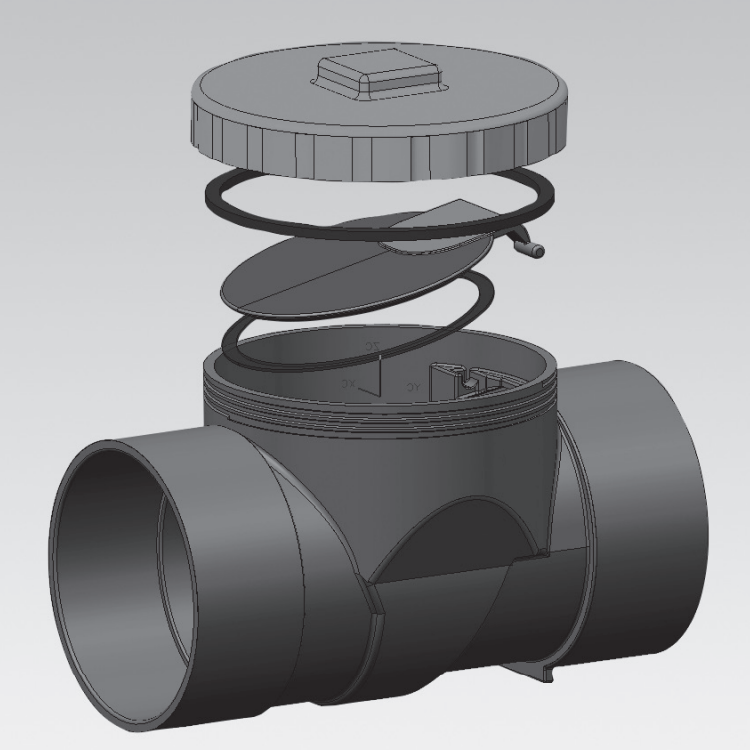

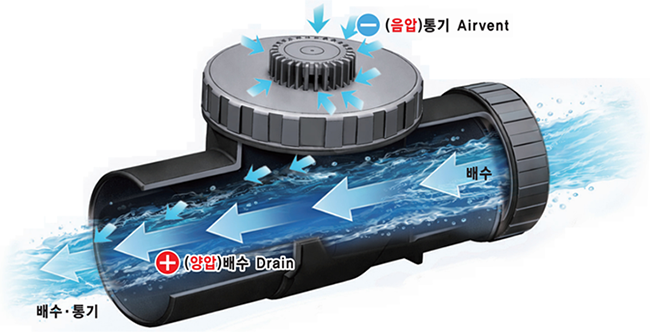

블랙 밸브 - 주요 특징 및 핵심작동 원리
① 상호연동식 자동개폐 : 배수가 시작되면 배수와 통기가 자동으로 즉각 공기를 공급하고 배수가 끝나면 듀얼밸브가 즉시 닫힙니다.
② 배관내 압력 조절 : 배수시 발생하는 음압(물이 빨려 들어가는 현상) 과 양압(물이 밀려 나가는 역압) 에 능동적으로 반응하여 압력 균형을 유지합니다.
③ 물리적 완벽차단 : 장치 내부의 스윙 커버의 중력▪자력을 이용해 배수 후 즉시 통로를 폐쇄함으로써 외부 유해가스와 악취, 해충의 실내 유입을 완벽차단 합니다.
블랙 밸브 - 주요 장점 및 효과
① 위생환경 유지 : 배수와 통기가 자동으로 서로 연동되어 역류하는 것을 방지합니다.
② 봉수 파괴 방지 : 세면대, 변기 등의 봉수가 파괴(물이 없어짐) 되는 현상을 막아 배수 성능을 안정화 합니다.
③ 소음 감소 : 배수 흐름을 안정시켜 배관 내 소음을 줄어줍니다.
④ 경제적 시공 : 복잡한 별도의 통기 배관이나 각종 부자재 설치를 최소화할 수 있어 설계 및 공사 비용 면에서 효율적입니다.

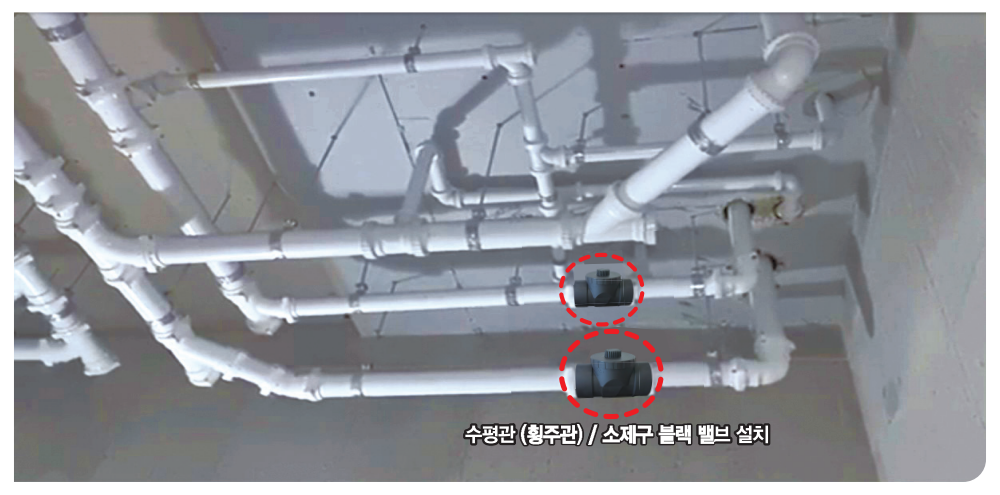

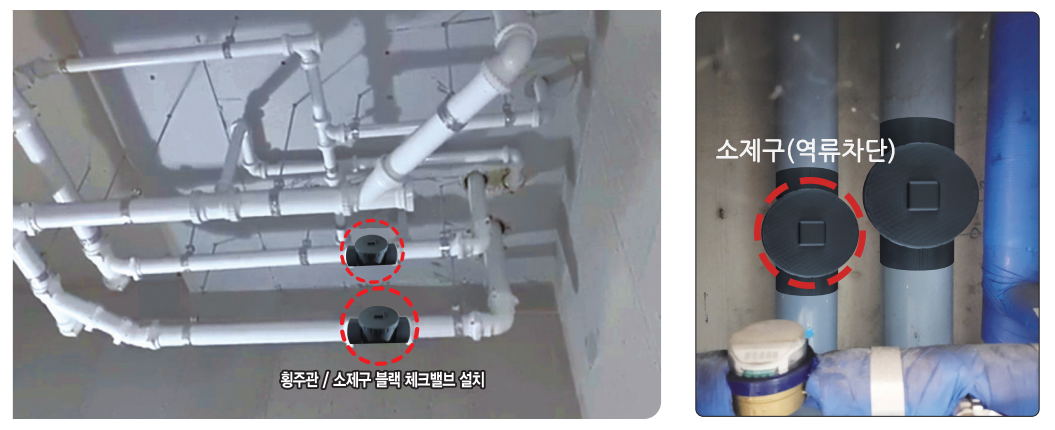

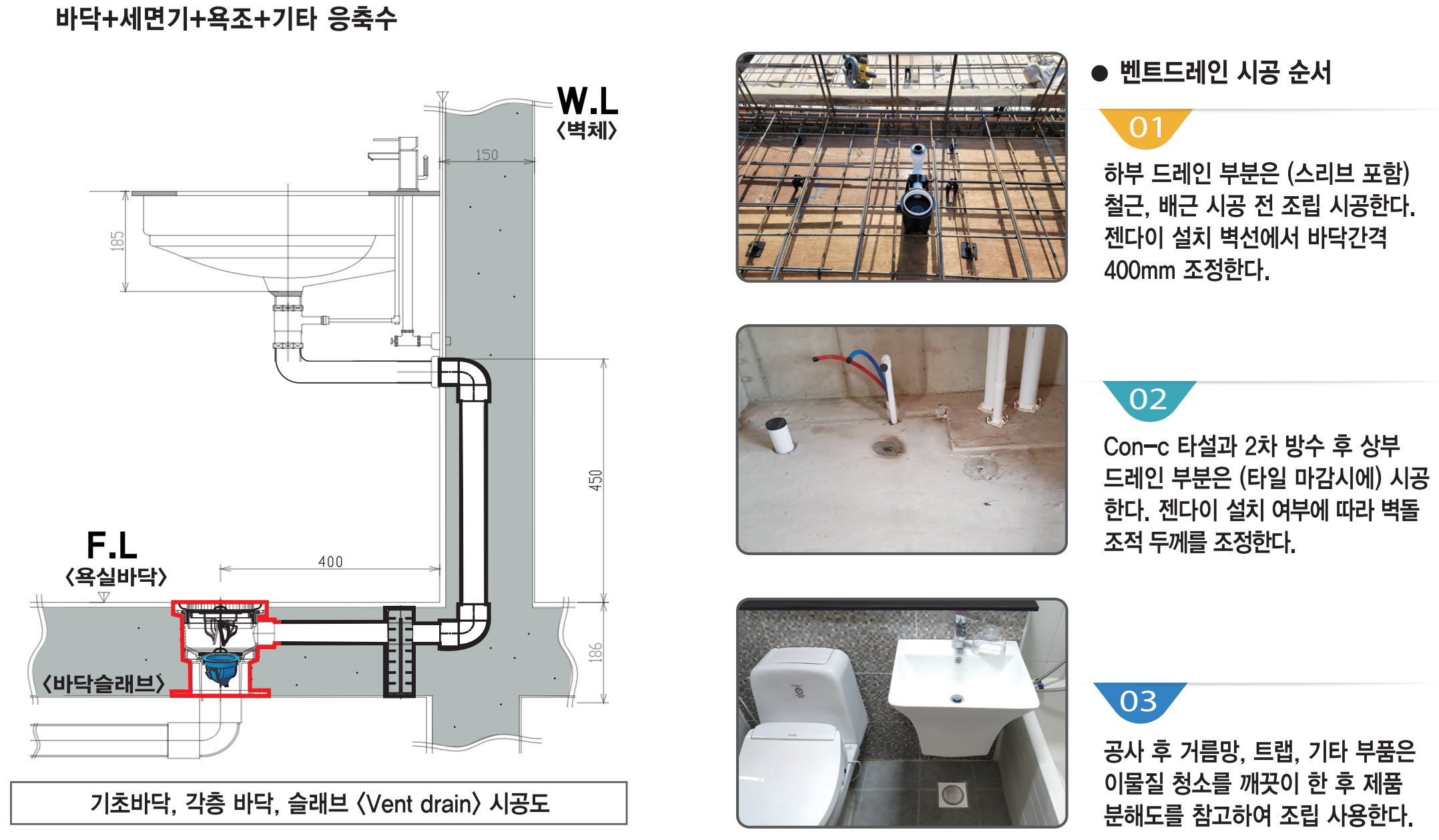

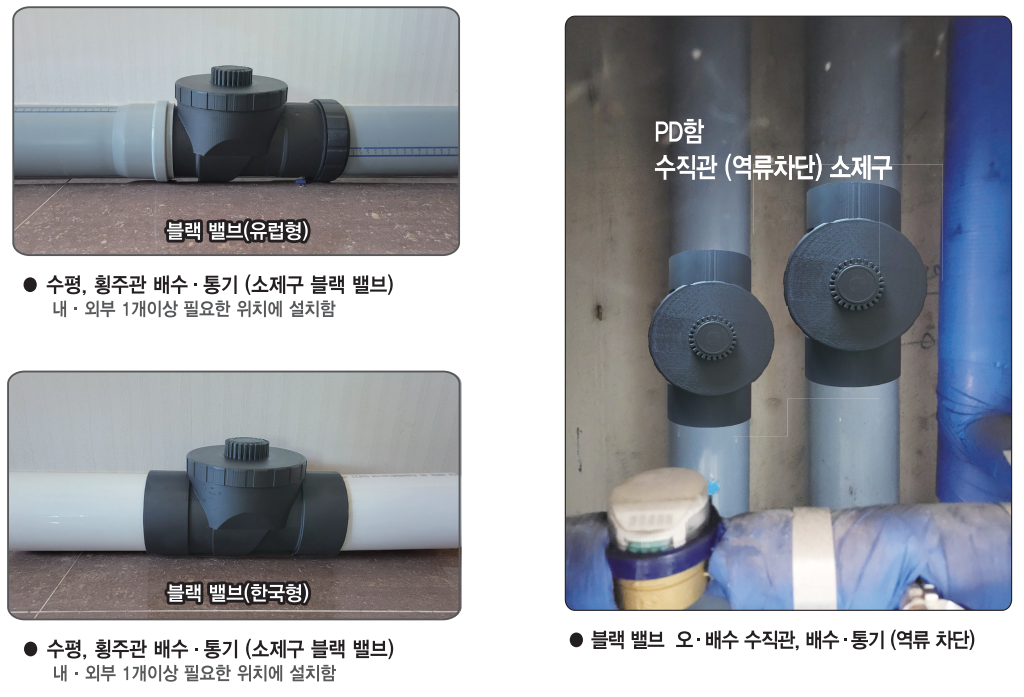

블랙 밸브 - 설치화면
-
- 블랙 밸브 시스템은 2개의 배수관 또는 1개의 배수관으로 선택, 변기, 세면기, 욕실바닥, 배수, 통기하여 음압과 양압의 문제점을 설계 및 공사하여 냄새, 해충, 역류 등을 해결합니다.

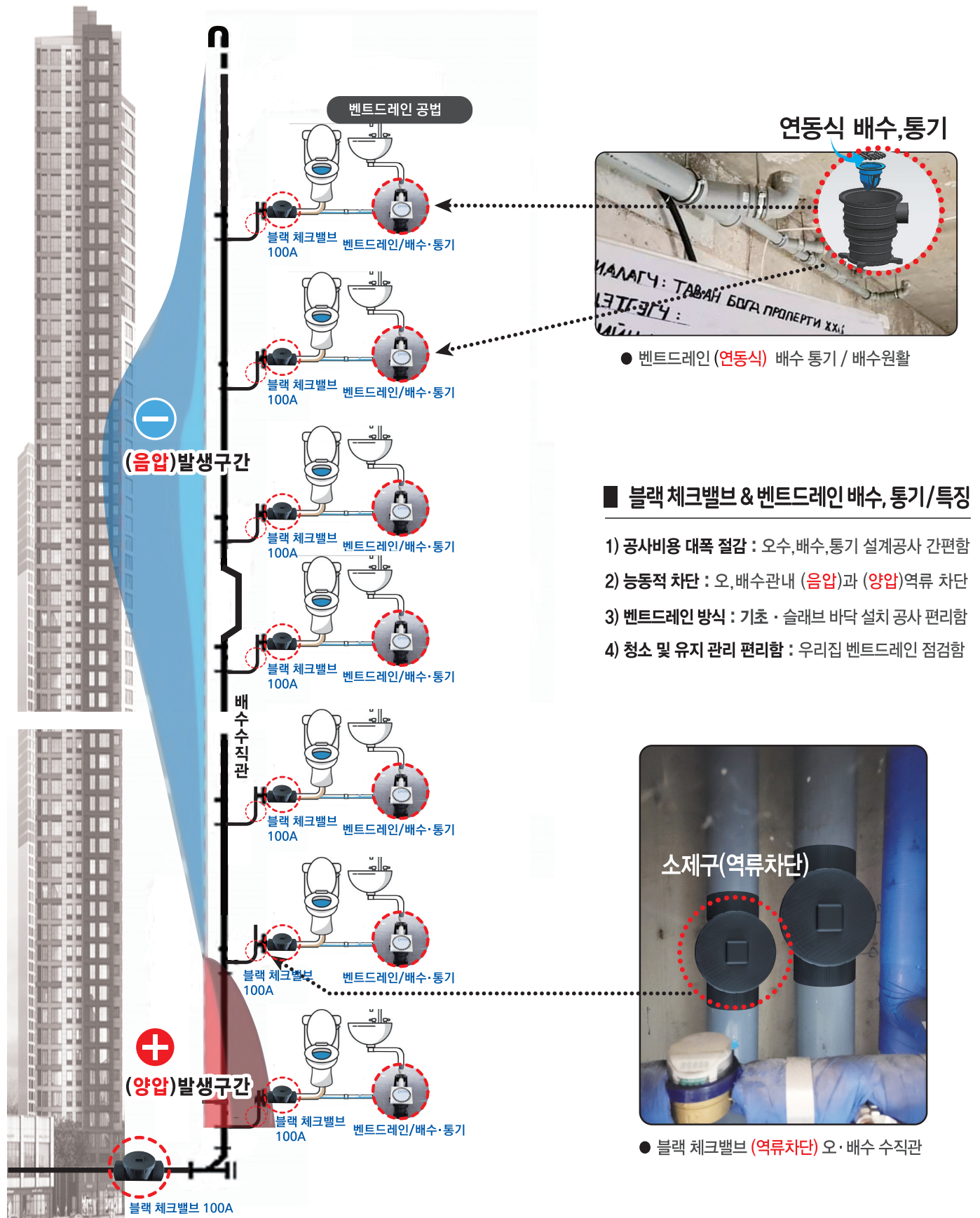

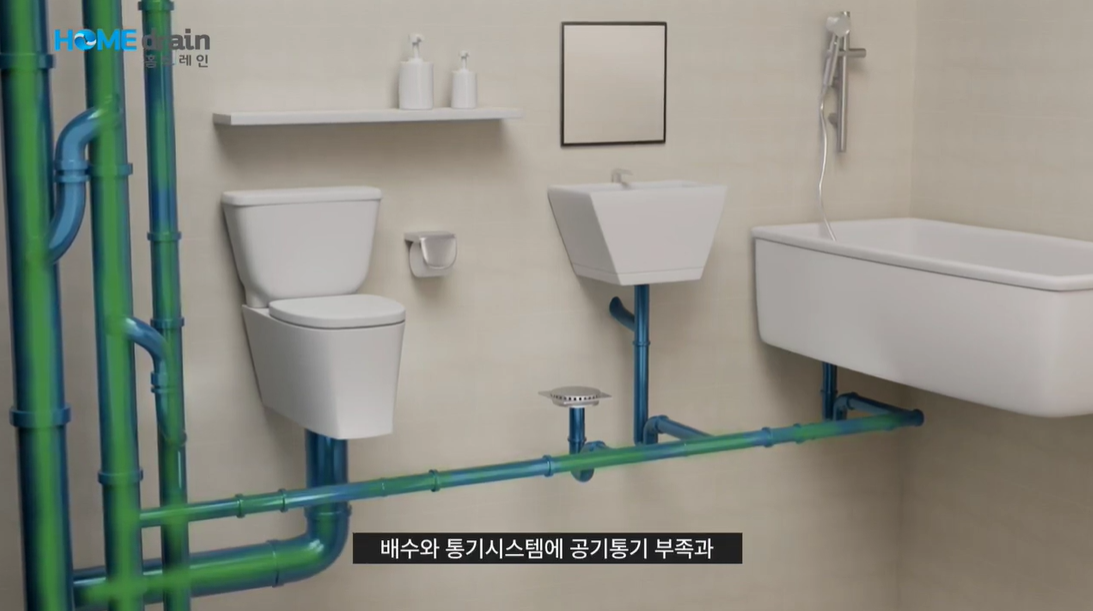

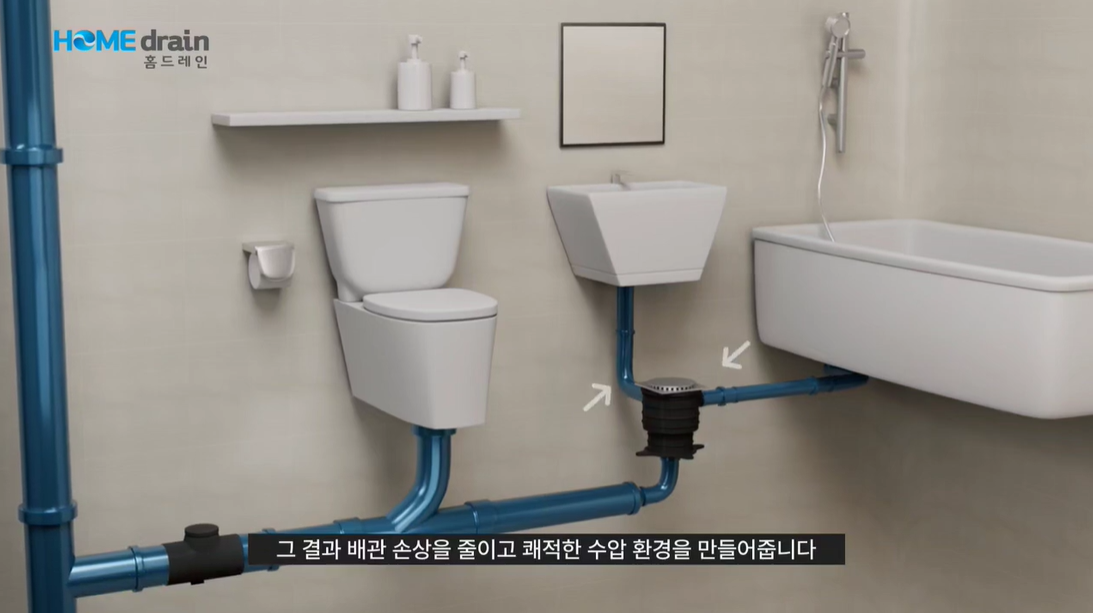

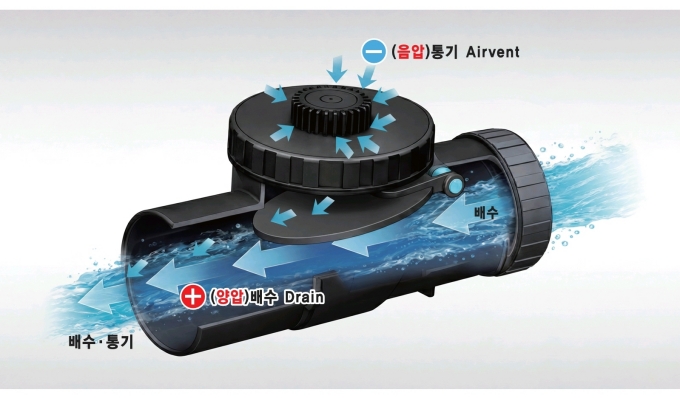

블랙 밸브 - 배수, 통기 시스템 작동원리
블랙 밸브 (오▪배수관 배수▪통기) 간편한 설계, 공사 방법
-

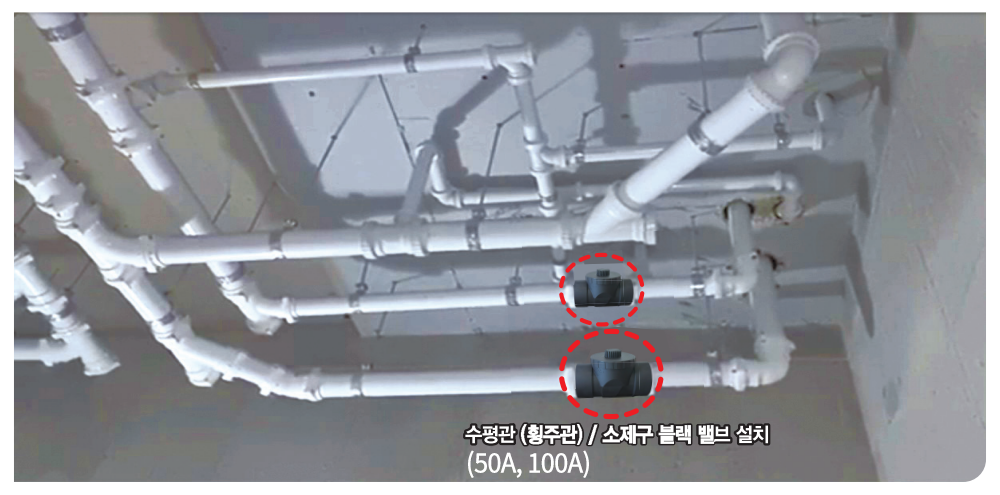

- ● 블랙 밸브 50A, 100A 수평관 또는 수직관 (배수,통기, 역류차단) / 오▪배수관에 1개이상 편리한 위치에 셜계 및 설치한다.

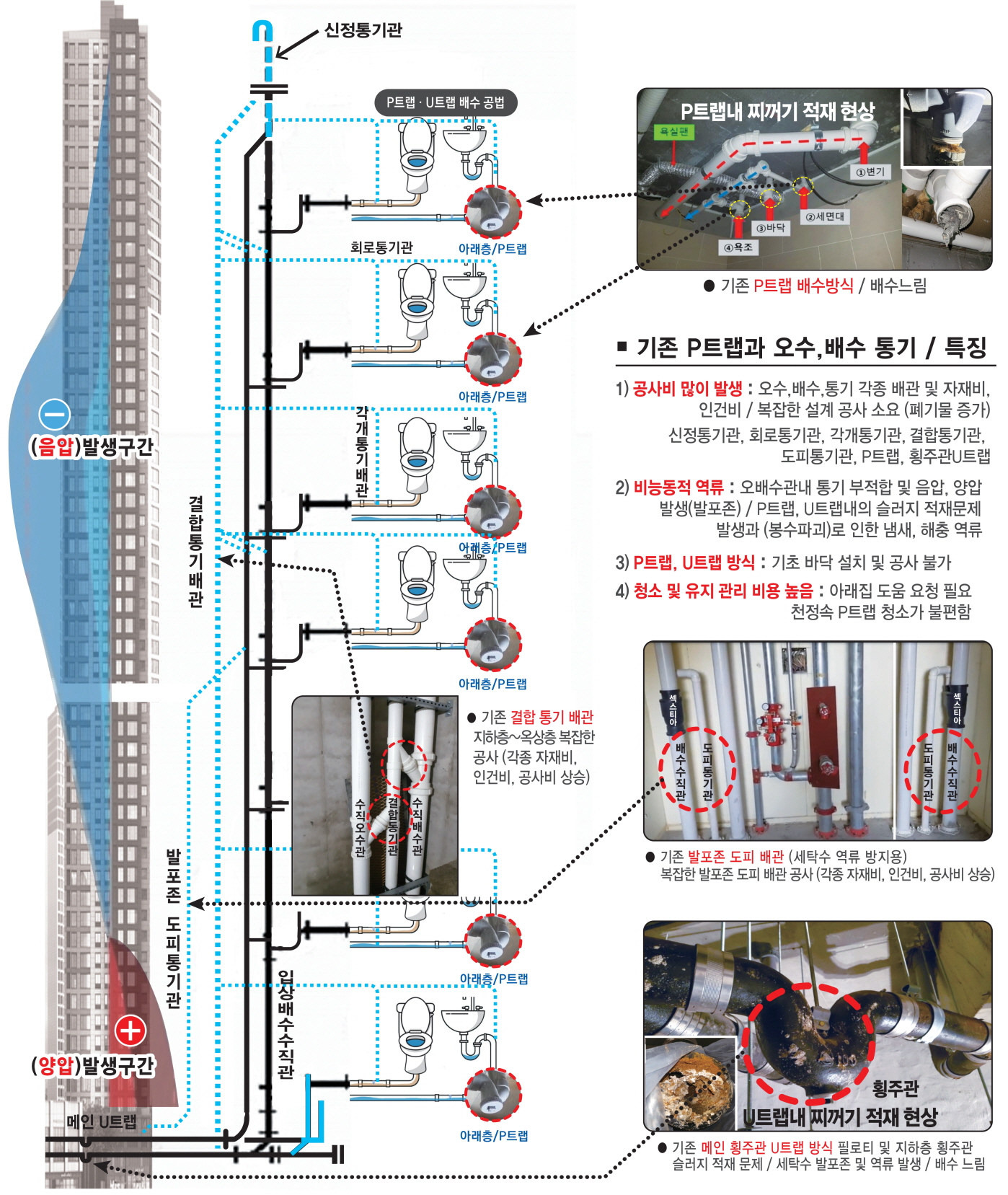

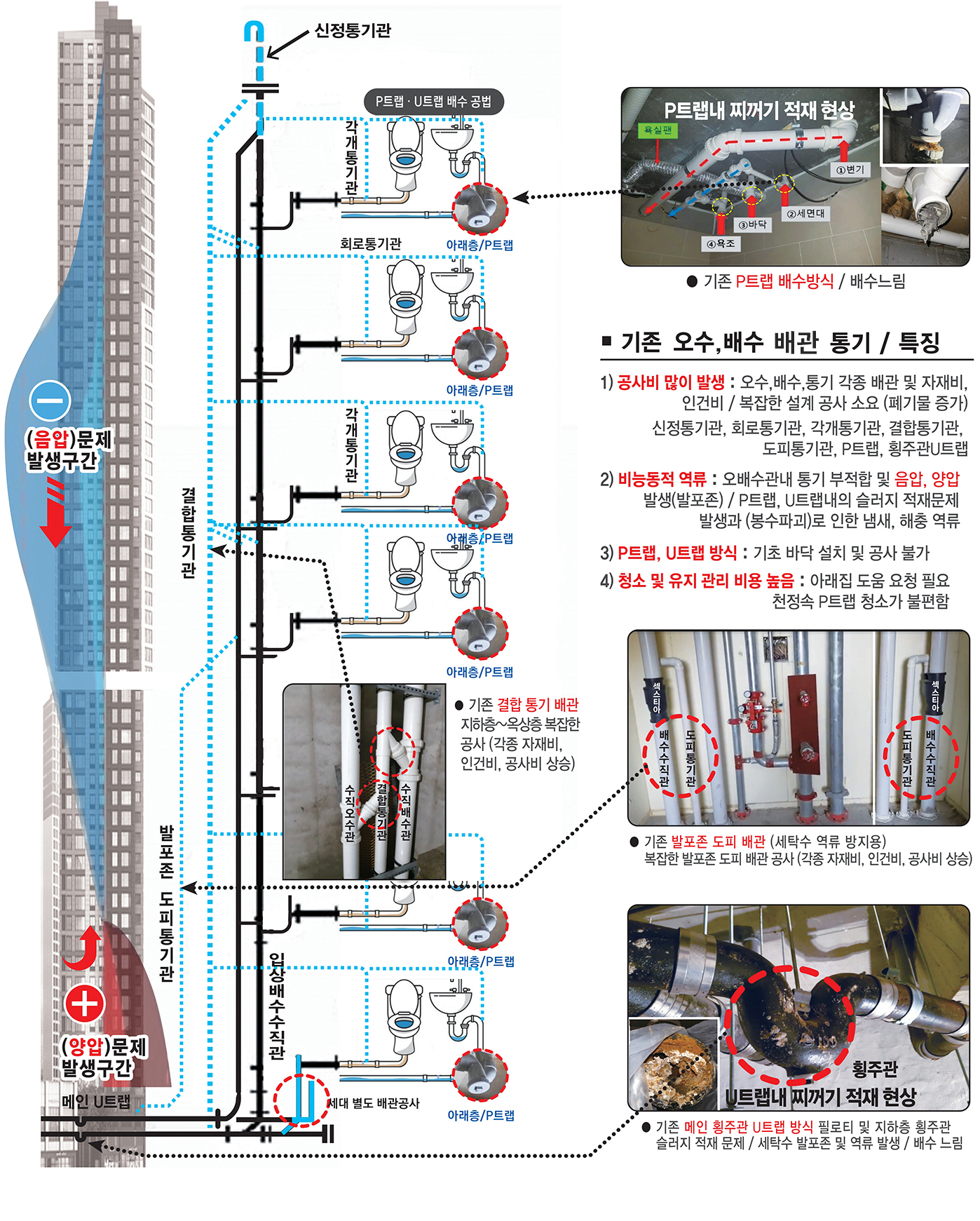

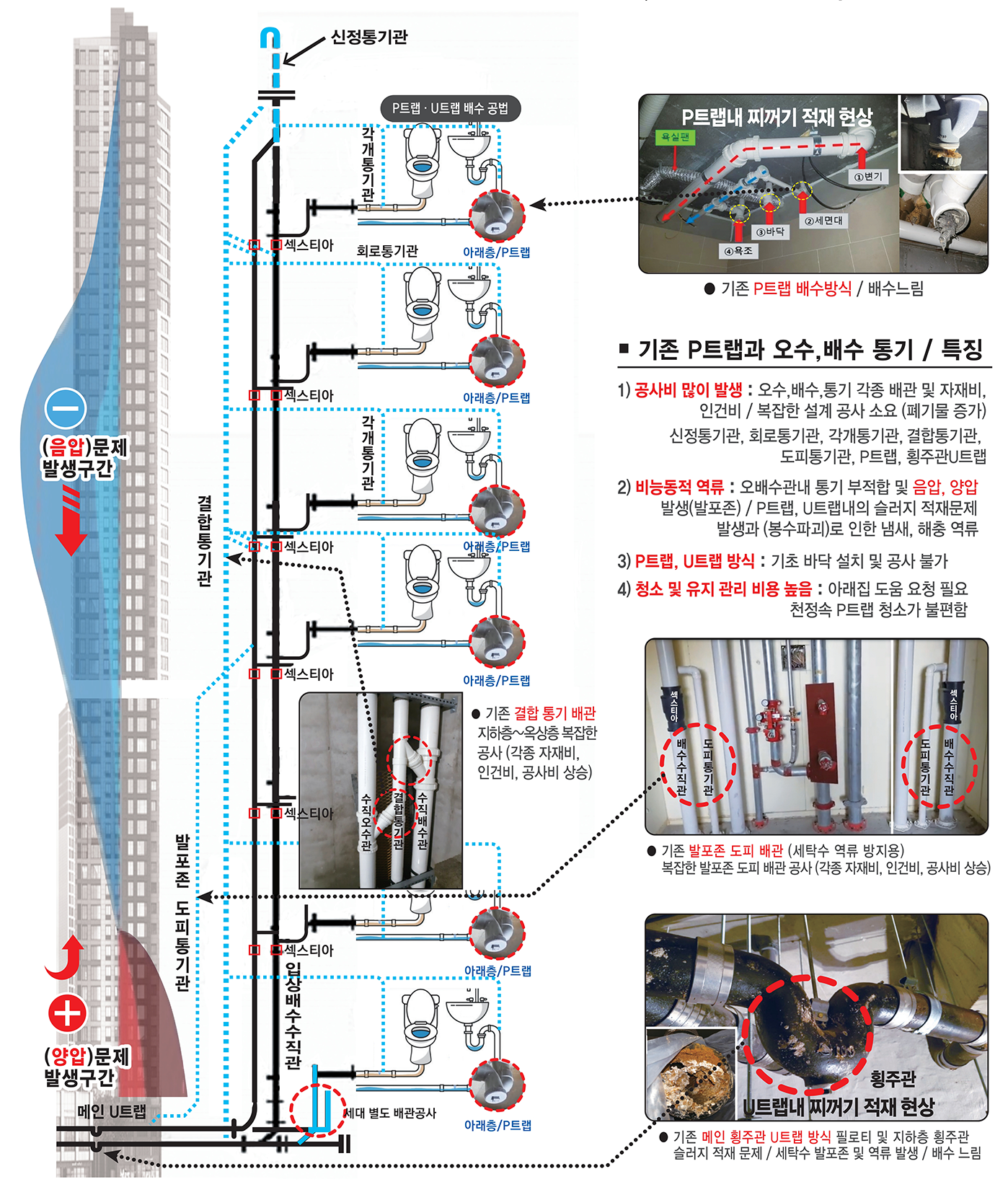

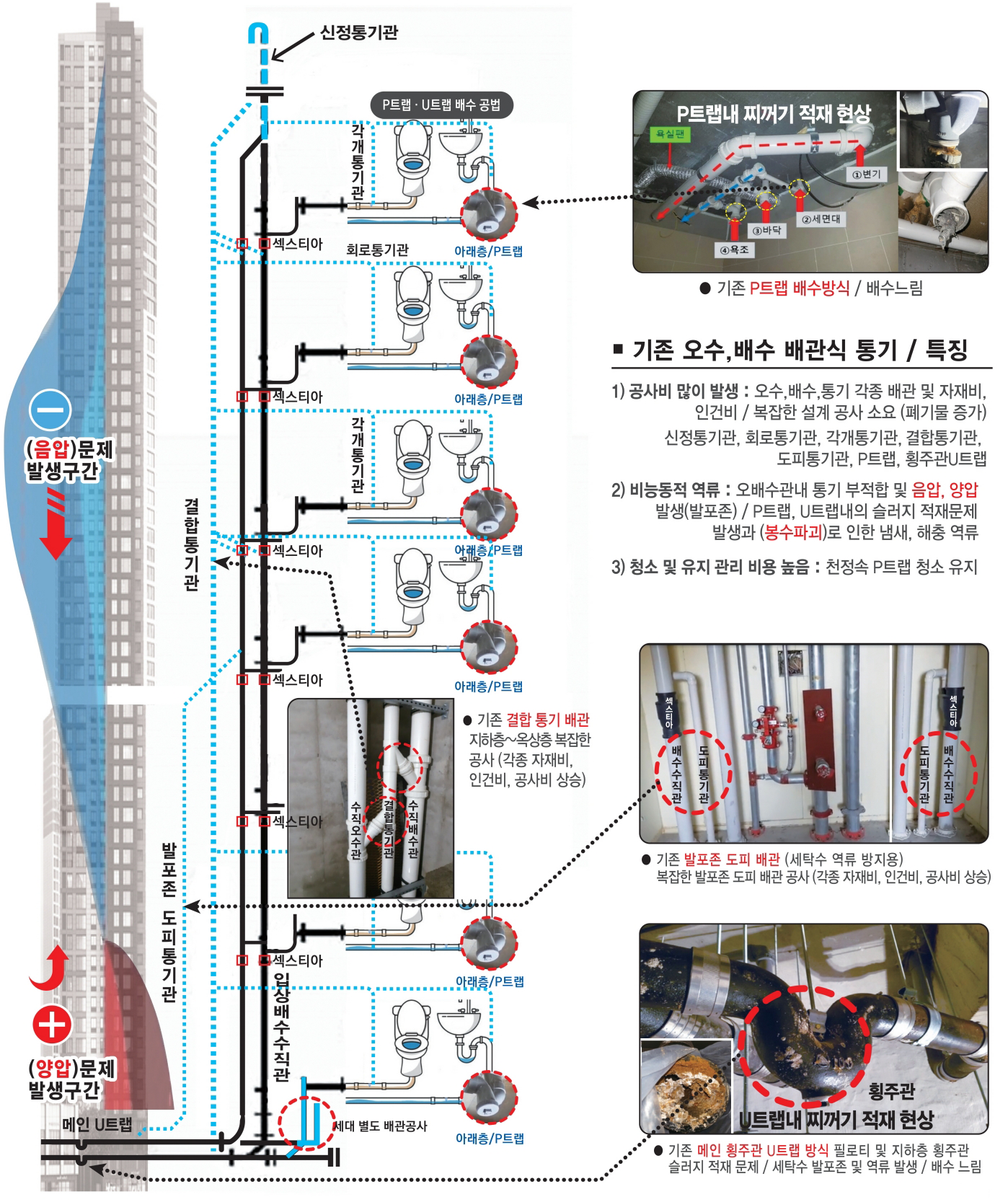

기존 분류식 오▪배수, 통기 시스템 (배관 통기) 공법

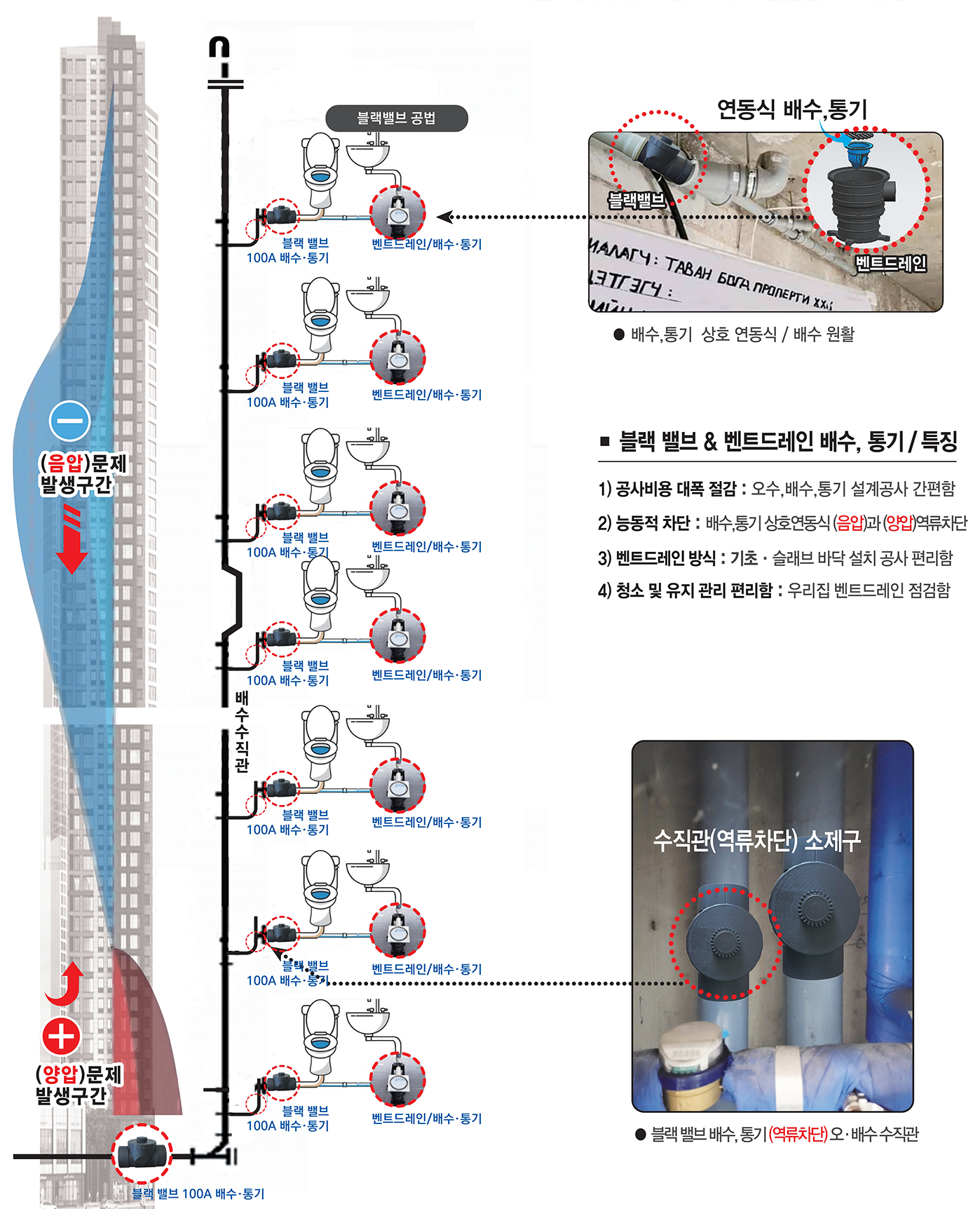

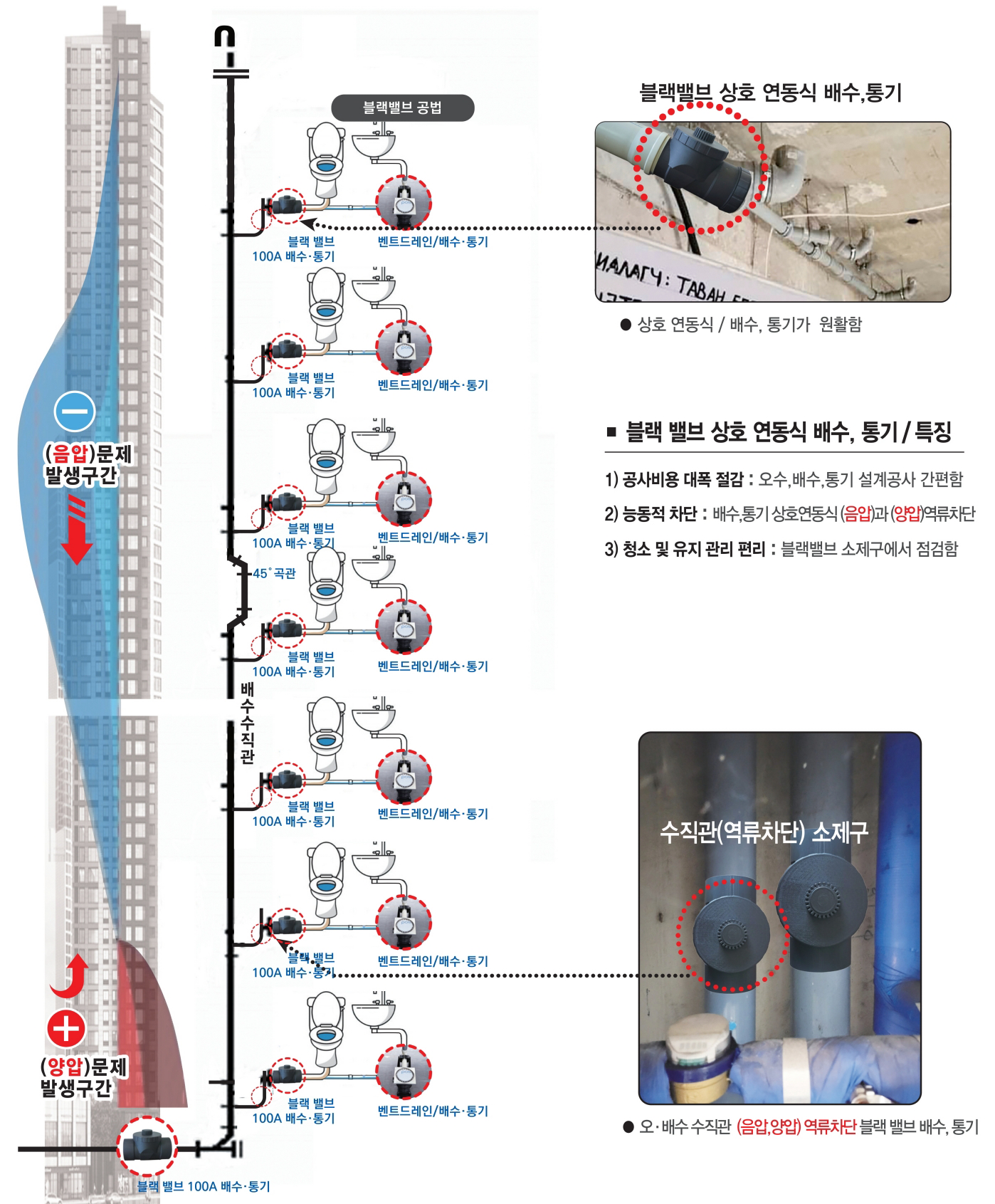

블랙 밸브 합류식 오▪배수 통기시스템 (블랙밸브) 공법
